Ehilà! In qualità di fornitore di manicotti per alberi, spesso mi viene chiesto del processo di produzione di questi piccoli componenti ingegnosi. Quindi, ho pensato di analizzarlo per te in questo post del blog.
1. Progettazione e pianificazione
Per prima cosa, prima ancora di iniziare a tagliare il metallo, abbiamo bisogno di una progettazione solida. È qui che inizia la magia. Lavoriamo a stretto contatto con i nostri clienti per comprendere le loro esigenze specifiche. In che tipo di macchinario verrà utilizzato il manicotto dell'albero? Quali sono le condizioni operative? È destinato alla rotazione ad alta velocità, a carichi pesanti o magari ad un ambiente corrosivo?
Sulla base di queste informazioni, il nostro team di ingegneri utilizza un software di progettazione assistita da computer (CAD) per creare un modello 3D dettagliato del manicotto dell'albero. Questo modello ci consente di visualizzare il prodotto finale e apportare le modifiche necessarie prima di passare alla fase di produzione. È come costruire il progetto di una casa, ma per un manicotto.
2. Selezione dei materiali
Una volta finalizzato il progetto, è il momento di scegliere il materiale giusto. Il materiale che selezioniamo dipende da una varietà di fattori, come l'applicazione, il carico che sopporterà e le condizioni ambientali.
Per applicazioni generiche, utilizziamo spesso materiali come l'acciaio al carbonio. È resistente, relativamente economico e facile da lavorare. Se la camicia dell'albero deve resistere a temperature elevate o sostanze corrosive, potremmo optare per l'acciaio inossidabile. L'acciaio inossidabile ha un'eccellente resistenza alla corrosione e può sopportare un'ampia gamma di temperature.
In alcuni casi utilizziamo anche bronzo o ottone. Questi materiali hanno buone proprietà autolubrificanti, che possono essere utili in applicazioni in cui la lubrificazione regolare è difficile o poco pratica.
3. Taglio della materia prima
Dopo aver selezionato il materiale, è il momento di tagliarlo nella giusta dimensione. Utilizziamo una varietà di utensili e macchine da taglio per questo passaggio. Uno dei metodi più comuni è l'utilizzo di una sega. Possiamo utilizzare seghe a nastro, seghe circolari o anche frese a getto d'acqua, a seconda del materiale e della precisione richiesta.
Se stiamo lavorando con un grande blocco di materiale, potremmo iniziare tagliandolo in modo approssimativo in una forma che si avvicini alla dimensione finale del manicotto dell'albero. Questo ci aiuta a risparmiare tempo e materiale nei successivi processi di lavorazione. I pezzi tagliati vengono quindi ispezionati attentamente per garantire che soddisfino i requisiti dimensionali iniziali.
4. Lavorazione della manica dell'albero
Una volta tagliata a misura la materia prima, inizia la lavorazione vera e propria. È qui che trasformiamo il pezzo grezzo di metallo in una bussola per albero di precisione.
Girando
La prima lavorazione è spesso la tornitura. Usiamo un tornio per questo. Il tornio fa ruotare il pezzo ad alta velocità mentre un utensile da taglio rimuove il materiale dalla superficie esterna. Questo processo ci aiuta a ottenere il diametro esterno e la finitura superficiale corretti della manica dell'albero. Possiamo inoltre realizzare diversi profili sulla superficie esterna, come gole o filettature, a seconda delle esigenze progettuali.
Durante la tornitura dobbiamo essere molto precisi con le nostre misurazioni. Anche un piccolo errore nel diametro o nella finitura superficiale può influire sulle prestazioni della bussola dell'albero. Ecco perché utilizziamo strumenti di misura ad alta precisione come micrometri e calibri per controllare costantemente le dimensioni.
Noioso
Il prossimo è noioso. L'alesatura viene utilizzata per creare il foro interno della manica dell'albero. Similmente alla tornitura, utilizziamo un utensile noioso su un tornio o su un'alesatrice. L'utensile noioso rimuove il materiale dall'interno del pezzo per ottenere il diametro interno corretto. Proprio come nella tornitura, qui la precisione è fondamentale. Il diametro interno deve essere preciso per garantire un corretto adattamento all'albero.
Fresatura
In alcuni casi, utilizziamo anche la fresatura per creare caratteristiche aggiuntive sulla manica dell'albero. La fresatura prevede l'utilizzo di una fresa rotante per rimuovere il materiale dal pezzo. Possiamo utilizzare la fresatura per creare superfici piane, fessure o altre forme complesse sulla manica dell'albero. Ciò è particolarmente utile quando il progetto richiede caratteristiche non circolari.
5. Trattamento termico
Al termine della lavorazione, la manica dell'albero può essere sottoposta a trattamento termico. Il trattamento termico è un processo che prevede il riscaldamento e il raffreddamento del metallo per modificarne le proprietà fisiche e meccaniche.
Un tipo comune di trattamento termico è la tempra e il rinvenimento. L'estinzione comporta il riscaldamento della manica dell'albero ad alta temperatura e quindi il rapido raffreddamento in un mezzo di raffreddamento, come olio o acqua. Questo rende il metallo più duro. Dopo lo spegnimento, la manica dell'albero viene temperata riscaldandola a una temperatura inferiore per un periodo di tempo specifico. La tempra aiuta ad alleviare le tensioni interne create durante la tempra e rende il metallo più duttile.
Un altro processo di trattamento termico che potremmo utilizzare è la ricottura. La ricottura prevede il riscaldamento del metallo a una temperatura specifica e quindi il raffreddamento lento. Questo processo ammorbidisce il metallo, rendendolo più facile da lavorare se sono necessarie ulteriori operazioni. Aiuta anche a migliorare la struttura interna del metallo, riducendo il rischio di crepe o altri difetti.
6. Finitura superficiale
Una volta terminati la lavorazione meccanica e il trattamento termico, è il momento della finitura superficiale. La finitura superficiale è importante per diversi motivi. Migliora l'aspetto della camicia dell'albero, la protegge dalla corrosione e può anche ridurre l'attrito.
Un metodo comune di finitura della superficie è la molatura. La rettifica utilizza una mola abrasiva per rimuovere una quantità molto piccola di materiale dalla superficie della manica dell'albero. Questo ci aiuta a ottenere una finitura superficiale ancora più liscia, fondamentale nelle applicazioni in cui è richiesto un basso attrito.
Possiamo anche applicare rivestimenti alla manica dell'albero. Ad esempio, potremmo applicare un rivestimento di zinco per la protezione dalla corrosione o un rivestimento di Teflon per una migliore lubrificazione. La scelta del rivestimento dipende dall'applicazione specifica e dalle esigenze del cliente.
7. Controllo di qualità
Durante l’intero processo produttivo, il controllo qualità è della massima importanza. Disponiamo di un team di ispettori del controllo qualità che utilizzano una varietà di strumenti e tecniche di ispezione per garantire che i manicotti dell'albero soddisfino gli standard più elevati.
Utilizziamo strumenti di ispezione dimensionale come macchine di misura a coordinate (CMM) per verificare le dimensioni della manica dell'albero. Le CMM possono misurare il diametro esterno, il diametro interno, la lunghezza e altre dimensioni critiche con elevata precisione. Utilizziamo anche metodi di controllo non distruttivi, come test ad ultrasuoni e test con particelle magnetiche, per rilevare eventuali difetti interni nella manica dell'albero.
Prima della spedizione, i manicotti dell'albero vengono sottoposti ad un controllo finale. Ciò include un'ispezione visiva per verificare eventuali difetti superficiali, nonché un test funzionale per garantire che funzionino come previsto in un ambiente operativo simulato.
8. Imballaggio e spedizione
Una volta che i manicotti dell'albero hanno superato tutti i controlli di qualità, è il momento di imballarli per la spedizione. Utilizziamo materiali di imballaggio di alta qualità per proteggere i manicotti dell'albero durante il trasporto. Potremmo utilizzare scatole di cartone, gabbie di legno o sacchetti di plastica, a seconda delle dimensioni e della quantità dei manicotti dell'albero.
Inoltre etichettiamo chiaramente i pacchi con informazioni quali nome del prodotto, quantità e destinazione. Ciò aiuta a garantire che i manicotti dell'albero vengano consegnati al posto giusto e in buone condizioni.
Se cerchi manicotti per alberi di alta qualità, siamo qui per aiutarti. Che tu abbia bisogno di un design standard o di una soluzione su misura, abbiamo l'esperienza e le capacità produttive per soddisfare le tue esigenze. Il nostro team è sempre pronto a discutere le vostre esigenze e fornirvi i migliori prodotti e servizi possibili. Se sei interessato all'acquisto di manicotti per alberi o hai domande, non esitare a contattarci e avviare una trattativa di approvvigionamento.
Riferimenti
- Manuale del macchinario: una guida completa alla lavorazione, ai materiali e ai processi di produzione.
- Manuale ASM: una serie di libri sulla scienza e ingegneria dei materiali, che fornisce informazioni approfondite sul trattamento termico, sulle proprietà dei materiali e sul controllo di qualità.

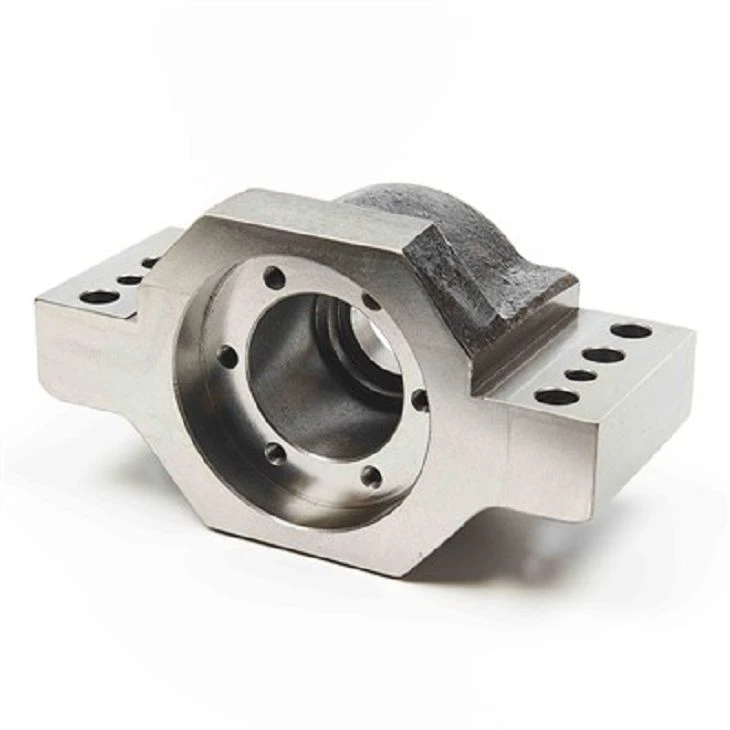

Alcuni prodotti correlati che potrebbero interessarti sonoNucleo dell'Asse,Blocco della pressione della pipeline, ESede del cuscinetto verticale.
